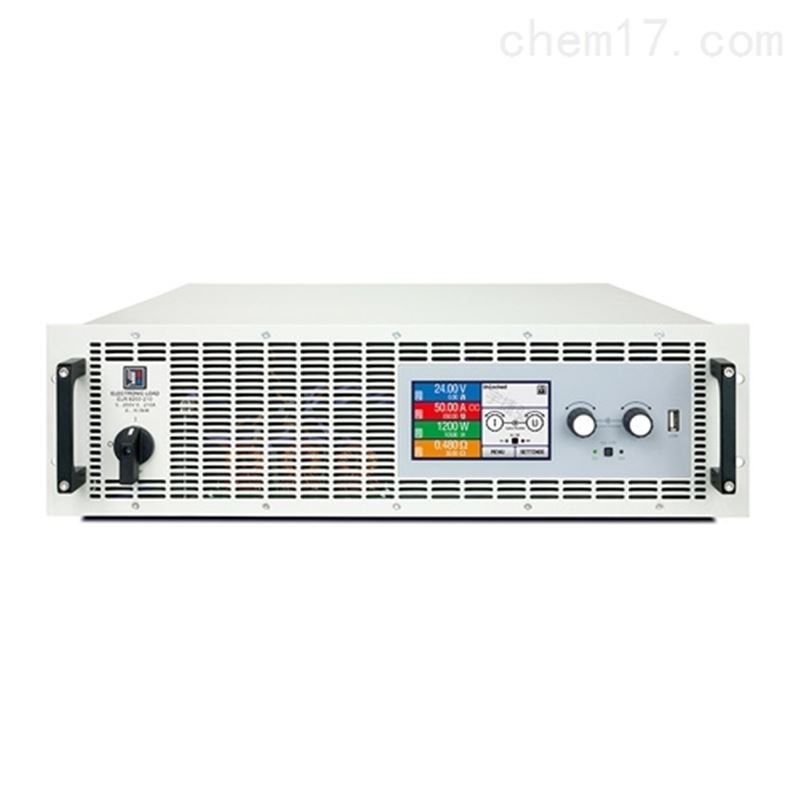

德國EA 能量反饋式直流電子負載具有能量返回（即：返回市電）功能，稱為EA-ELR 9000，其電壓、電流與功率級別也都是新的，適用于多種用途。

德國EA 能量反饋式直流電子負載具有四個常用調節模式：恒壓、恒流、恒功率和恒阻。基于FPGA的控制電路帶來了更多新的功能，如函數發生器，模擬非線性內阻的基于表格格式的調整電路。

能量返回功能可使產生的直流電同步轉化成正弦波電流，然后返回給當?shù)鼗蚬搽娋W(wǎng)。這不僅擺脫了以前的熱耗散，同時還節省了用電成本。產品上的巨大藍色觸摸屏提供一個不同于其他產品的手動操作。
      經模擬或數字接口進行控制的反應時間已由DSP控制軟件得到很好的改善。
多臺產品并聯操作時，可經主從總線將這數臺產品連到一個更大的系統上，此時實際值會被累加，設定值則會被均衡分布。

功率、電壓和電流等級
本系列有0...80V DC至0...1500V DC輸出電壓的產品型號，還有一款輸入電流高達510A的型號。本系列有三個功率級別，分別為3.5kW，7kW或10.5kW，單機外殼僅3U高。還可組合到機柜內擴展高達105kW（或更大）的功率，并形成更大的總電流。
按照客戶要求能組成更大功率的系統。

機械結構
所有型號都安裝于一個3U高，19“寬，609mm深的機架式外殼內，適合各種尺寸的19“機柜，如42U，也適合大功率的系統設計。

供電
3.5kW的型號配230V的單相電使用，7kW的則需兩相電，10.5kW的則需三相電（230V + N）供電。
可選擇給電網裝一監控設備（AIU, ENS），該設備可拆卸且為模塊式。
如選擇安裝“ENS2"，電網將變成三相電（L1, L2, L3, N,PE）。

能量返回
本負載zui主要的特點是其AC輸入端，即電網連接端，它也可用作直流電返回的輸出端，轉換效率接近93%。這種能量轉換方式有助于降低用電成本，且避免使用昂貴的制冷系統，因?yàn)槠胀娮迂?fù)載使用過程中會將直流輸入電量轉化成熱量，從而需要制冷系統進行冷卻。
下面為兩種電量轉換的基本原理示意圖：

如果對這類回饋式負載執行發電的操作，按照當?shù)毓╇姽镜囊?guī)定，可能要求安裝一個額外的監控設備（AIU，ENS）。
不管用戶是否裝有此類監控設備，我們產品配有一簡易無冗余關閉功能，遇到電網連線突然斷開時會關閉產品。本產品可監控AC電壓和頻率，當超過功率上限或下*會自動關閉功率模塊。

操作（HMI）
手動操作通過電阻式觸摸屏、兩個旋鈕與一個按鈕來完成。大的藍色顯示器一次性顯示所有設定與實際值。通過人機界面可完成整個設置，包括函數（方形，三角形，正弦形）的配置等。

函數發生器與表格控制
本產品還具有一基于FPGA的數字函數與任意發生器。它可控制和運行用戶定制的負載配置文檔，并產生任意順序的正弦、方形、鋸齒形以及跳躍型函數。
通過4096個點的數值表，可實時嵌入到控制電路中，然后可重現非線性內阻，就像電池或LED燈條中的內阻。

連接
本產品默認配有兩個內置USB端口與一個模擬接口。產品后方的USB端口用于數字式遠程控制本產品，前方的A型USB端口用來插U盤，可上傳和存儲文檔。
產品后端還有一個接口模塊插槽。

遠程控制
產品后板有兩個接口卡插槽（一個插模擬接口，一個插USB），通過可插拔式數字接口模塊還能擴展出更多。
應用到LabView IDE時，我們給USB，RS232或Ethernet常用接口提供即用版(VIs)。通過通訊協議文檔還可支持其它IDE與接口。

選項
• 可插拔式數字接口模塊，如CANopen, Ethernet(1個或2個端口)，Profibus，ProfiNET(1個或2個端口)，RS232，DeviceNet與ModBus-TCP。
• 自動隔離設備，三相供電 (AIU / ENS)
• 預配置的機柜
